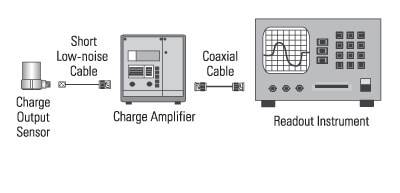

典型的电荷放大测量系统如下图3所示。

　　图3：典型的充电放大系统

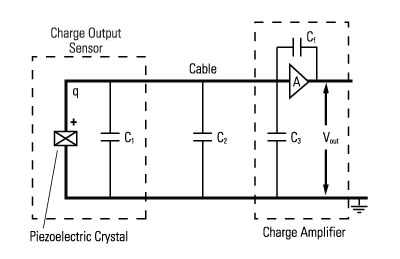

　　图4显示了电荷放大系统的示意图，包括传感器，电缆和电荷放大器。再一次，绝缘电阻(信号和地之间的电阻)假设很大(> 1012欧姆)，因此不是如图所示。

　　图4：电荷放大系统原理图

　　在该系统中，输出电压仅取决于输入电荷q与反馈电容器Cf的比率，如公式3所示。因此，具有高电荷输出的人工极化多晶陶瓷是用于此类系统。

　　V out = q / C f(等式3)

　　使用传统的电荷放大系统存在严重的局限性，特别是在现场环境中或在传感器和放大器之间驱动长电缆时。***先，电荷放大器输出端的电噪声与总系统电容(C1 + C2 + C3)与反馈电容(Cf)的比值直接相关。因此，应该限制电缆长度，如电压模式系统中的情况。其次，由于传感器输出信号是高阻抗类型，必须使用特殊的低噪声电缆来减少电缆运动(摩擦电效应)产生的电荷以及由过多的RFI和EMI引起的噪声。

　　此外，必须注意避免电荷放大器输入端的绝缘电阻降低，以避免信号漂移的可能性。这通?；岱涟诙窳踊虬乖嗟幕肪持惺褂么死嘞低?，除非采取大量措施来密封所有电缆和连接器。

　　虽然与电压模式系统相比，许多性能特征是有利的，但是电荷放大仪器的每通道成本通常非常高。使用高于50或100kHz的电荷放大系统也是不切实际的，因为反馈电容器具有高于该范围的滤波特性。
